센터리스 연삭기

센터리스 연삭기는 원형 부품의 외경을 고정밀, 고효율, 대용량 원통 연삭하기 위해 특별히 설계된 공작 기계입니다.

센터리스 그라인더와 기존 원통형 그라인더의 가장 큰 차이점은 공작물이 센터에 고정되거나 고정되지 않는다는 점입니다. 대신 연삭 휠과 조절 휠 사이에 위치하며 연삭 중에 자체 외부 표면에 위치합니다.

핵심 개념: "센터리스"는 무엇을 의미합니까?
"센터리스"라는 이름은 공작물이 축 중심선(즉, 중심 구멍)에 의해 위치할 필요가 없다는 사실을 의미합니다.

기존 원통형 연삭기: 공작물은 양쪽 끝의 중심에 의해 지지되고 구동됩니다. 가공 정확도는 중앙 구멍의 정확도에 크게 좌우됩니다.

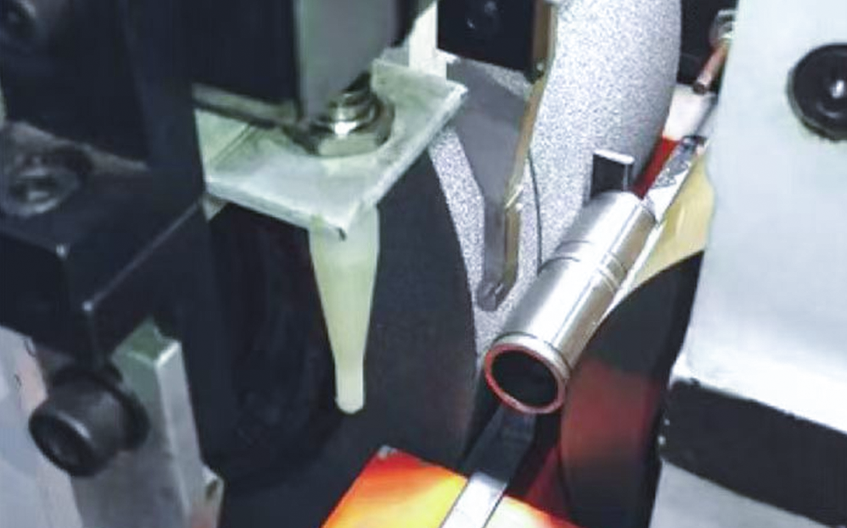

센터리스 그라인더: 공작물이 센터에 고정되지 않습니다. 대신 연삭 휠과 조절 휠 사이에 "자유롭게" 놓입니다. 작업대 블레이드에 의해 아래에서 지지되고 조절 휠에 의해 회전 구동되며 실제 절단은 연삭 휠에 의해 수행됩니다.

핵심 이점: 주요 이점
  • 01

    초고효율을 위해 클램핑이 필요하지 않습니다.

    공작물은 관통 공급 방식으로 연속적으로 연삭 영역을 통과합니다. 기존 기계에서 필요했던 빈번한 클램핑 및 정렬에 소요되는 시간을 많이 절약하여 보조 시간을 최소화하고 생산 효율성을 높입니다.

  • 02

    강성이 우수하여 가는 샤프트에 이상적

    공작물은 지지판과 가이드 휠로 완벽하게 지지되어 기존 센터 연삭에서 흔히 발생하는 굽힘 문제를 방지합니다. 가는 샤프트, 중앙 구멍이 없는 짧은 샤프트, 피스톤 핀 및 기타 유사한 부품의 연삭에 매우 적합합니다.

  • 03

    안정적인 정확성과 손쉬운 자동화

    공작물은 클램핑 오류 없이 외부 원을 기준으로 배치됩니다. 진원도 정확도는 일반적으로 2μm에 도달하고 고정밀 모델은 0.5μm에 도달합니다. 치수 공차는 4μm 이내에서 제어할 수 있으며 프리미엄 버전의 경우 2μm까지 제어할 수 있습니다. 자동 로딩 및 언로딩 시스템을 쉽게 장착하여 완전 자동화 생산을 실현할 수 있습니다.

  • 04

    대량 생산에 적합

    한 번 매개변수를 설정하면 장기간 안정적인 연속 생산을 유지할 수 있습니다. 센터리스 연삭기는 베어링, 자동차, 전자 및 기타 산업에서 원통형 부품을 대량 생산하는 데 선호되는 장비입니다.

선택 및 적용: 귀하에게 적합합니까?
일반적인 부품: 정밀 베어링 니들/롤러, 피스톤 핀, 밸브 스템, 연료 인젝터, 세라믹 로드, 프린터 샤프트 및 충격 흡수 피스톤 로드와 같은 원통형 부품.

적용 시나리오: 대용량, 고정밀 원통 외경 연삭
