스위스 터닝

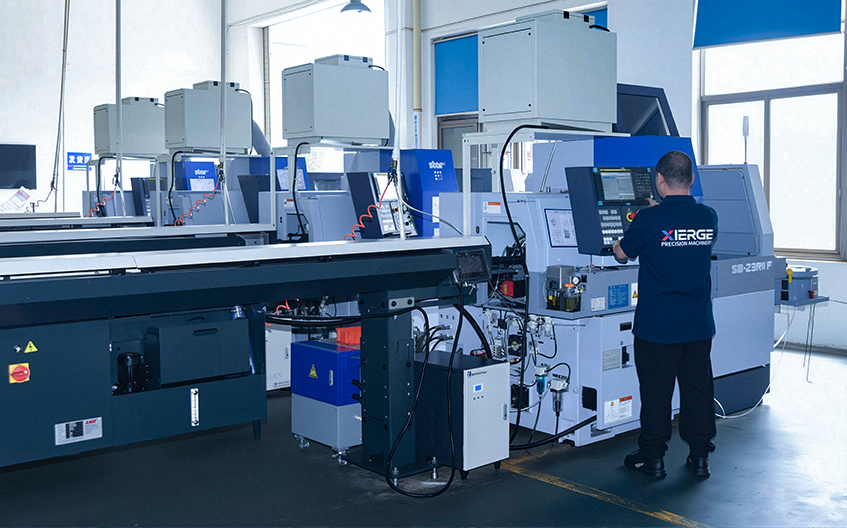

스위스 자동 선반 또는 슬라이딩 주축 선반이라고도 알려진 스위스형 선반은 작고 가늘고 복잡한 샤프트 유형 부품의 고효율, 고정밀 가공을 위해 설계된 CNC 기계입니다. 금속 막대를 뼈 나사, 커넥터 핀 또는 드론용 마이크로 기어와 같이 완전히 완성된 정밀 부품으로 직접 바꿀 수 있는 소형 "제조 공장"으로 생각할 수 있습니다.

가장 큰 특징은 가공 공정이 기존 선반과 반대라는 것입니다. 작동 중에 바 스톡은 가이드 부싱을 통해 축 방향으로 이동합니다. 마치 심장에서 혈액을 펌핑하는 것과 마찬가지로 절단 도구가 가공을 수행합니다. 이것이 바로 "스위스형" 또는 "슬라이딩 주축대" 선반이라고 불리는 이유입니다.

핵심 이점: 주요 이점
  • 01

    한 번의 설정으로 완벽한 가공(Done-in-One)

    이것이 가장 뛰어난 장점입니다. 하나의 기계, 하나의 클램핑 작업 및 모든 복잡한 공정(터닝, 밀링, 드릴링, 태핑 등)이 완료됩니다. 이를 통해 서로 다른 기계 간에 부품을 이동할 필요가 없어 생산 효율성이 대폭 향상됩니다. 또한 여러 클램핑 오류를 제거하여 뛰어난 정확성과 일관성을 보장합니다.


  • 02

    "피부 대 피부" 지원으로 뛰어난 정밀도

    스위스형 선반에는 절단 지점 바로 뒤의 스톡 바를 단단히 지지하는 가이드 부싱이 있습니다. 이러한 "피부 대 피부" 지지대는 최대 강성을 제공하고 처짐을 최소화하며 안정적인 고정밀 절단을 가능하게 합니다. 뛰어난 진원도와 엄격한 공차로 미크론 수준의 정확도(0.001mm)를 쉽게 달성합니다.

  • 03

    더 낮은 비용과 더 높은 생산량을 위한 자동화

    자동 바 피더와 함께 사용하면 "소등" 제조에서도 기계를 무인으로 실행할 수 있습니다. 하나의 긴 바를 자동으로 공급하여 수백 또는 수천 개의 부품을 연속적으로 생산할 수 있습니다. 기존의 갱 공구 선반에 비해 스위스형 기계는 효율성을 25% 이상 높이는 동시에 생산 비용을 20~30% 절감할 수 있습니다.

  • 04

    데드 코너가 없는 복잡한 형상

    현대식 스위스형 선반에는 일반적으로 이중 스핀들(메인 및 서브 스핀들)과 수많은 라이브 툴링 스테이션이 장착되어 있습니다. 메인 스핀들과 서브 스핀들은 동시에 작동할 수 있으며 부품의 양쪽 끝을 동시에 가공할 수도 있습니다. 외경 선삭, 내경 보링, 측면 밀링, 크로스 드릴링, 나사 태핑 등 모든 작업을 단일 기계에서 처리할 수 있어 복잡한 비원통형 부품에 이상적입니다.

선택 및 적용: 귀하에게 적합합니까?

다음에 가장 적합한 것은 무엇입니까?

일반적인 부품: 가는 샤프트, 정밀 커넥터, 의료 기기(예: 정형외과 임플란트, 수술 도구), 3C 전자 장치(예: Type-C 금속 하우징, 전화 나사), 자동차 정밀 밸브 코어 및 드라이브트레인 부품, 항공우주 정밀 부품 등.

배치 크기: 대량 생산. 일단 프로그래밍되면 자동화된 프로세스는 상당한 비용 이점을 제공합니다.

주요 선택 기준:

가공 직경: 기본사양입니다. 대부분의 스위스형 선반은 20mm, 32mm 또는 38mm의 바 직경을 처리합니다. 부품 치수는 이 범위 내에 속해야 합니다.

원료 요구 사항: 바는 정밀 가이드 부싱과 스핀들을 통과해야 하기 때문에 원재료의 진원도와 직진도가 좋아야 합니다. 스톡 바를 직접 사용할 수는 없습니다.

가이드 부싱 모드: 자재 활용도를 극대화하고 잔여 폐기물을 줄이기 위해 많은 최신 기계에서는 비 가이드 부싱(가이드 부싱 없는) 옵션을 제공합니다. 비용 우선순위에 따라 이를 고려하세요.
